이번 포스팅에서는 해외직구한 플러그를 한국형 220v 플러그로 변환하는 내용에 대해 알려드릴까 합니다. 에전 직구 형 OLED TV를 구입하고 사용 하던 도중 지속적으로 스파크가 튀는 증상이 발생해서 이번에 교체하려고 부품을 구해왔습니다. 가격은 약 3천원 정도 했고 다이소에서 구입했습니다. 작업 전 반드시 220V를 지원하는지 확인 및 구조파악이 중요합니다.
주의! 1. 220v를 지원하는 어댑터 및 기기에서만 사용 가능합니다. / 2. 케이블을 구조를 파악한 후 진행해야 합니다. 3. 작업 전 반드시 전도성이 낮은 장갑을 착용 후 진행해주세요.
- 각 방식에 조립이 모두 다를 수 있으므로 문제 발생 시 본 블로그는 책임지지 않습니다.
유럽 방식의 전원플러그를 다이소 220V 케이블 개조하기

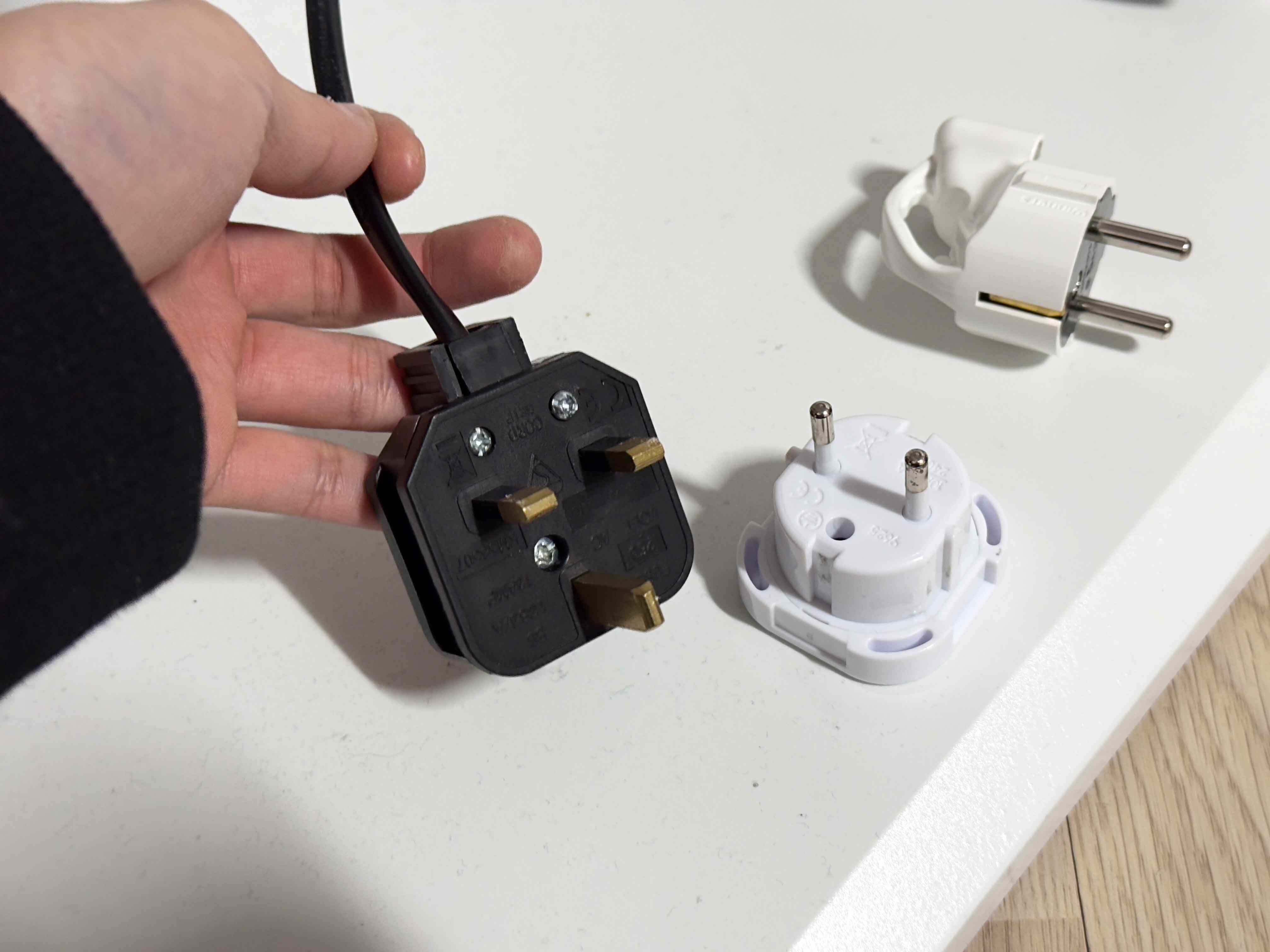

제가 기존에 사용하는 Tv의 플러그 형태입니다. 조사해보니 싱가포르 같은 곳에서 사용하는 G형 플러그라고 하는데 판매자가 같이 동봉해 준 변환플러그 상태가 썩 좋지 않아 지속적으로 전기적인 주파음이 발생하였습니다. 화재 위험도 있고 조금만 건들어도 전원이 꺼지는 문제가 있어서 이번 기회에 교체를 진행했습니다. 일단 G형 플러그의 나사를 모두 제거 해줍니다.

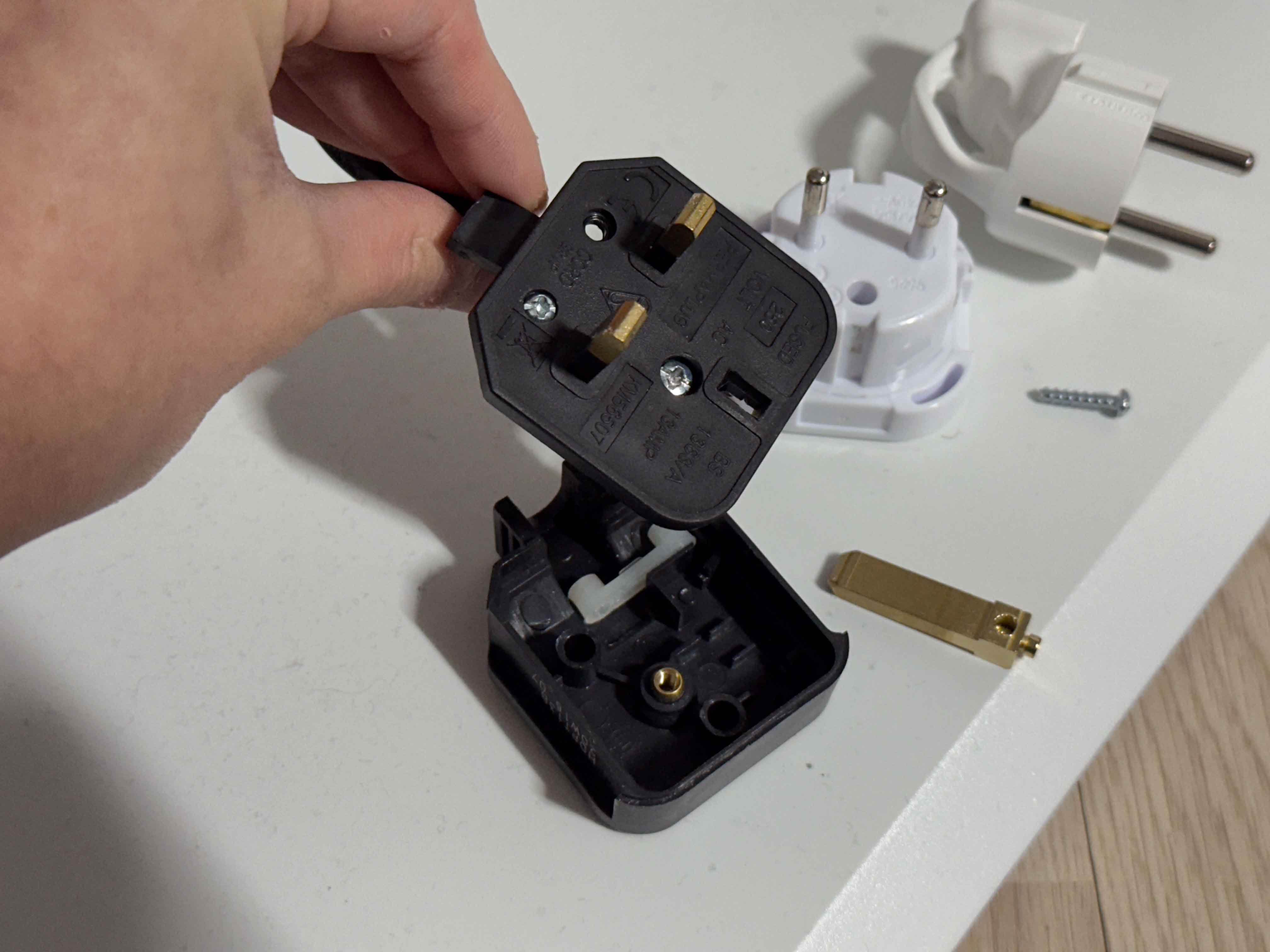

G형 플러그 경우 접지도 같이 있는데요. TV는 별도의 접지가 없나봅니다(?) 천천히 들어 올려서 플러그를 분리해 줍니다.

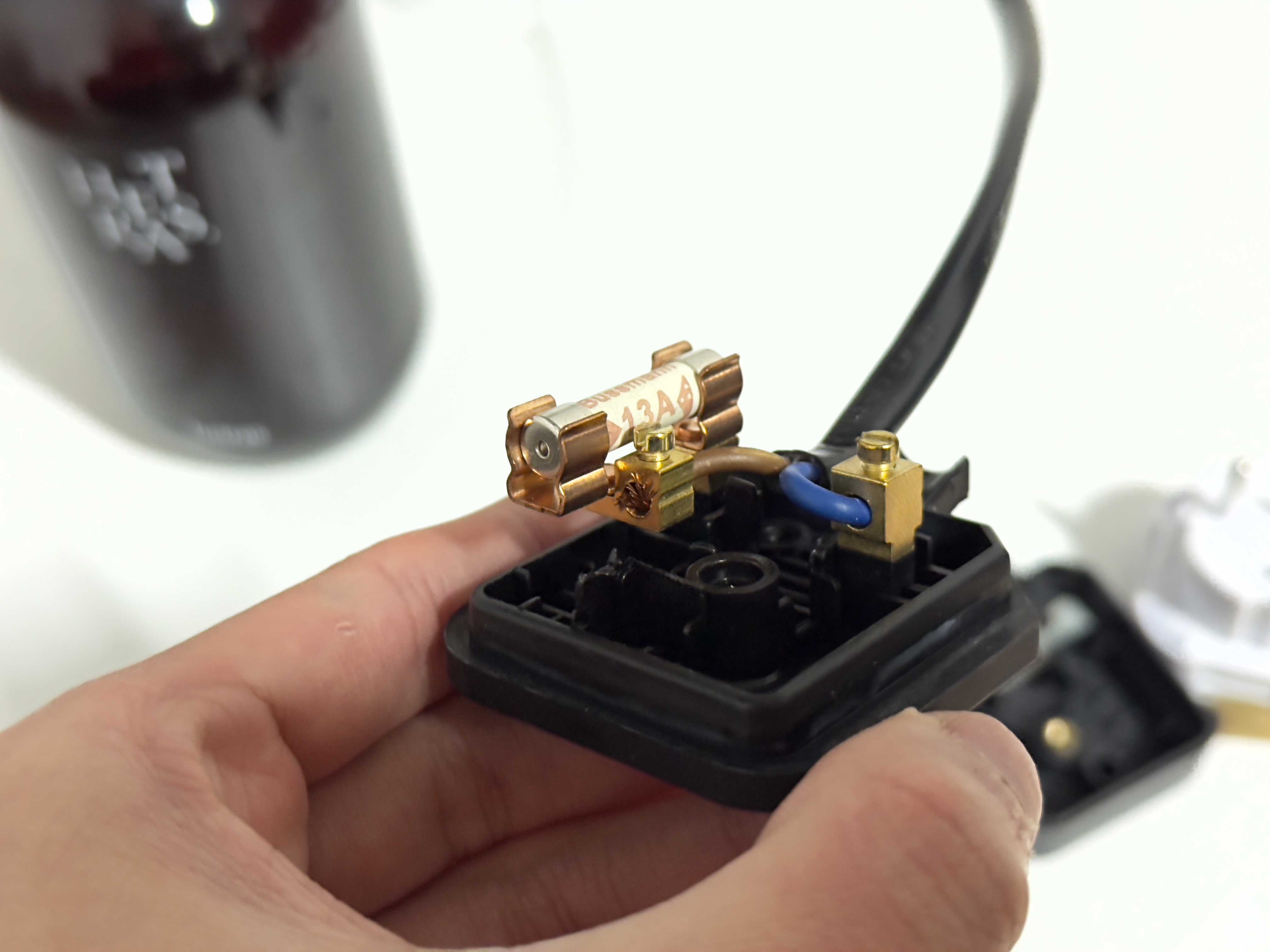

갈색 선 부분에 별도의 퓨즈가 장착되어 있습니다. 한국형 220v의 경우 대부분 tv내부에 위치 하는 것으로 알고 있는데요. 조금 특이하게 되어 있네요.
다이소에서 구입한 플러그의 형태입니다. 엄청 퀄리티가 좋다고 말하기는 애매하지만 충분히 사용하는데 지장은 없을 것 같네요. 일단 장착 전 나사를 풀어주겠습니다.

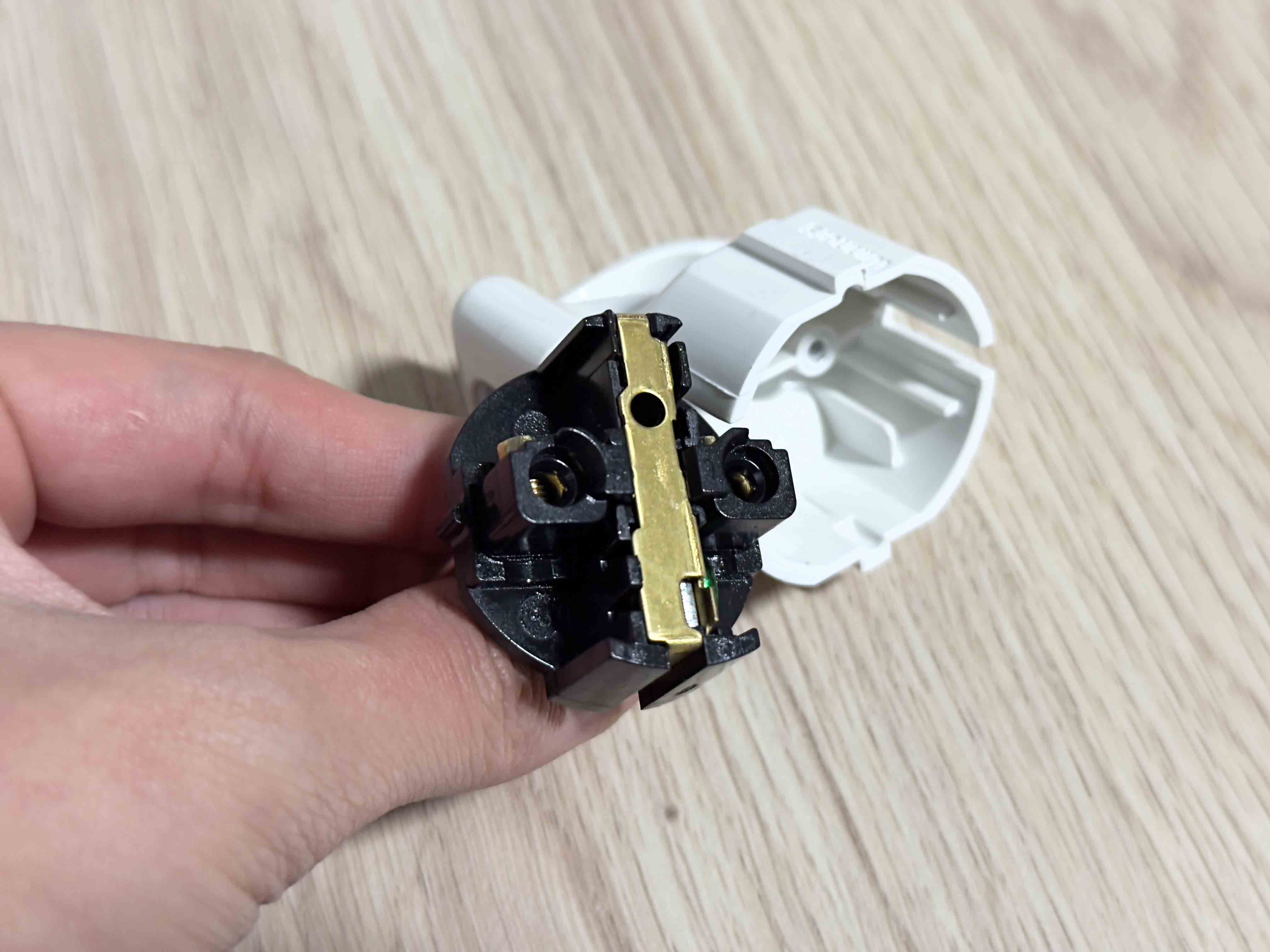

분해 후 플러그의 내부 모습입니다. 중간에는 접지를 위한 부분입니다.
나사 형태로 고정하는 방식이기 때문에 케이블을 안 쪽으로 집어넣고 나사로 체결하는 방식입니다.
이제 진행해보도록 하겠습니다. 케이블 탈피 할 수 있는 장비는 있지만 귀찮기 때문에.. ㅎㅎ G형 플러그에 고정되어 있는 나사를 제거 해주고 재활용 해보겠습니다.

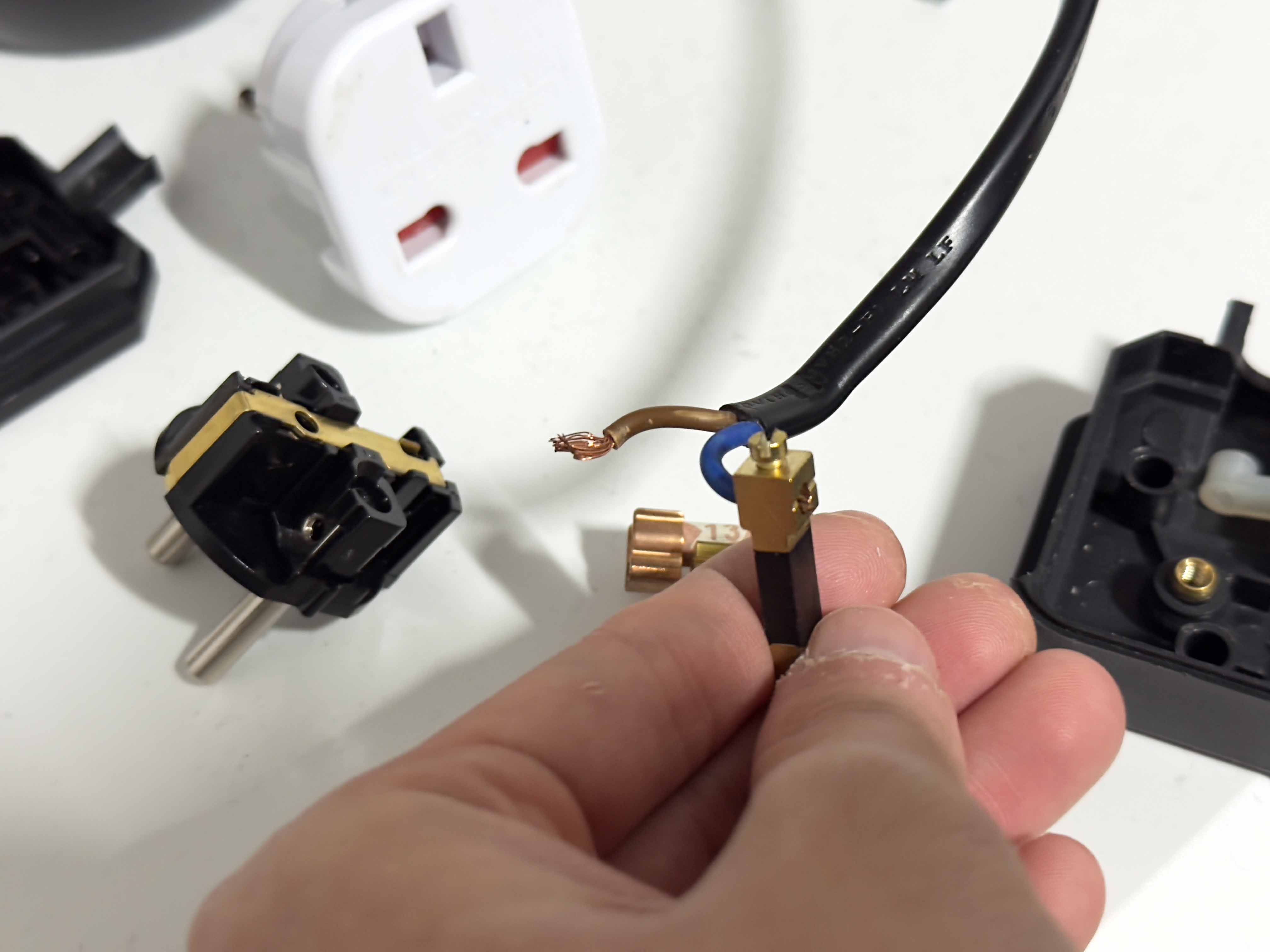

다행히도 케이블 분리는 자연스럽게 제거되었고 1자 드라이버로 하나씩 풀어주겠습니다.

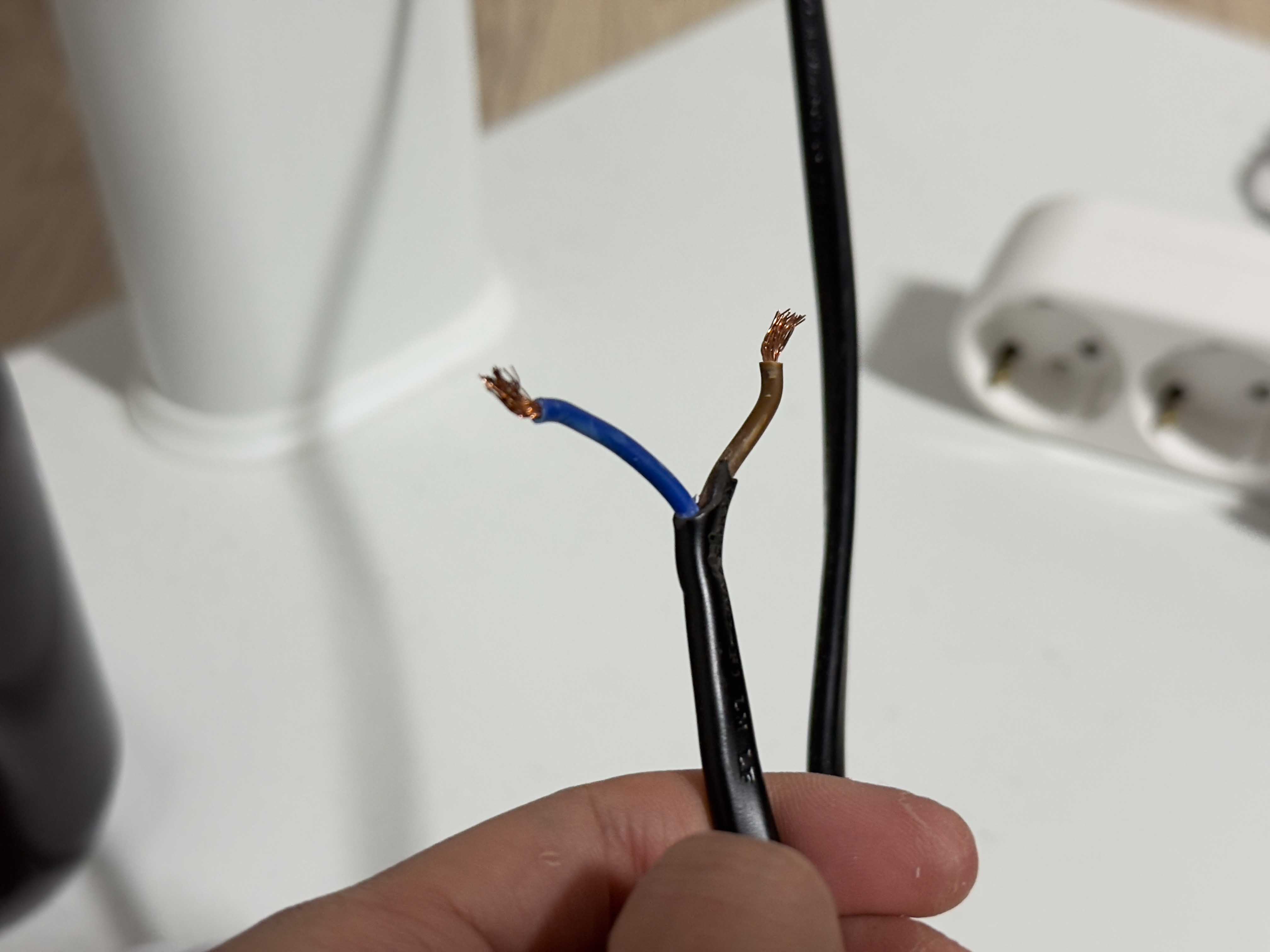

새로운 220v 장착 하기 전 케이블이 짧은 것 같아서 니퍼로 전선이 손상되지 않게 조심히 피복을 제거해줍니다. 저는 이 정도면 충분한 것 같네요. 애매하면 여유있게 잡아주셔도 됩니다.

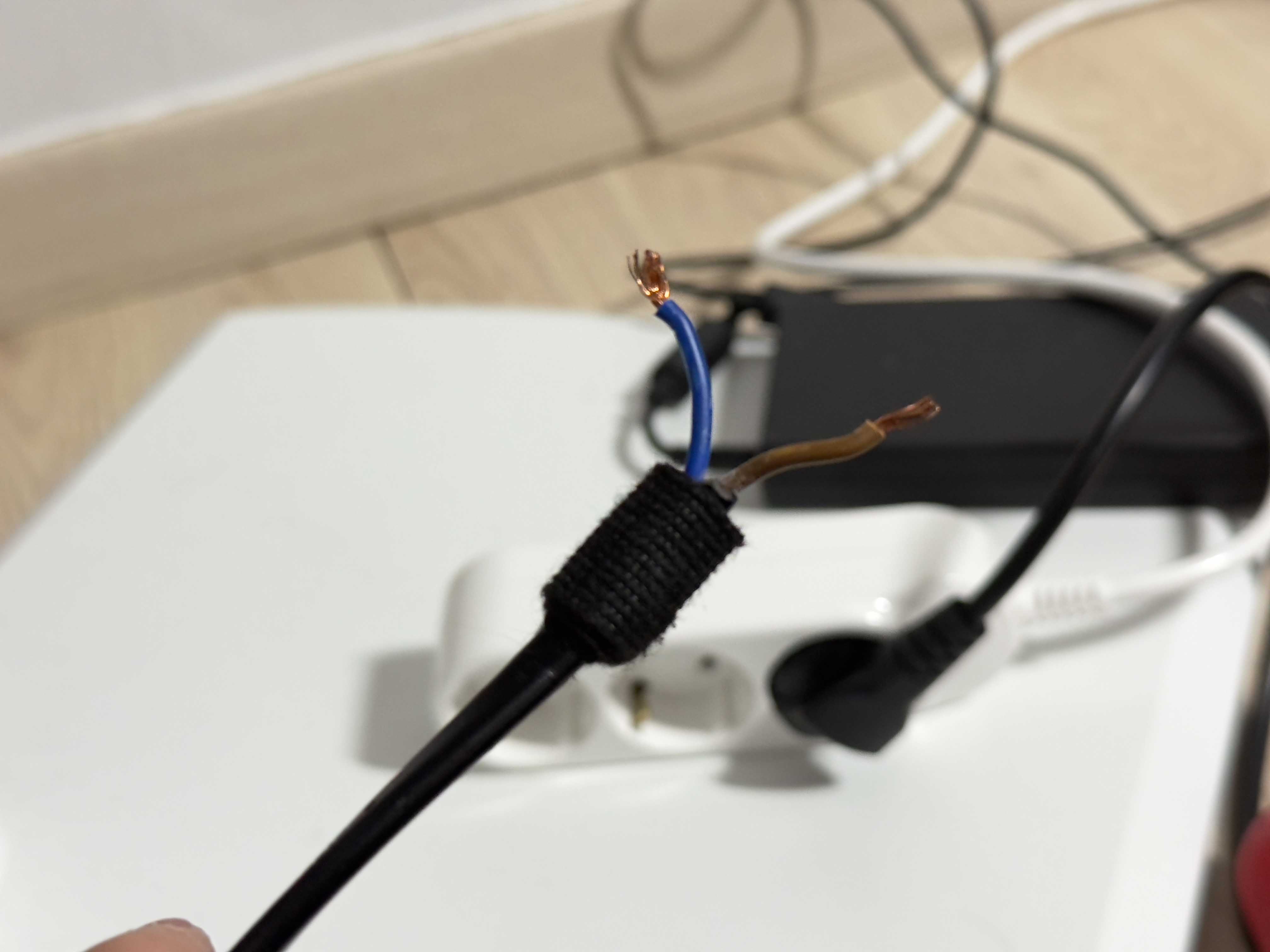

피복 제거 후 원래 케이블 고정을 우선적으로 진행하지만, 테이핑이 애매 할 것 같아서 사전에 미리 플러그를 안전하게 고정 할 수 있도록 의도적인 두께를 만들어 주었습니다. 고무테이프로 해도 상관은 없지만, 저는 예전 자동차 작업 때 활용했던 하네스테이프로 말아 놓았습니다.

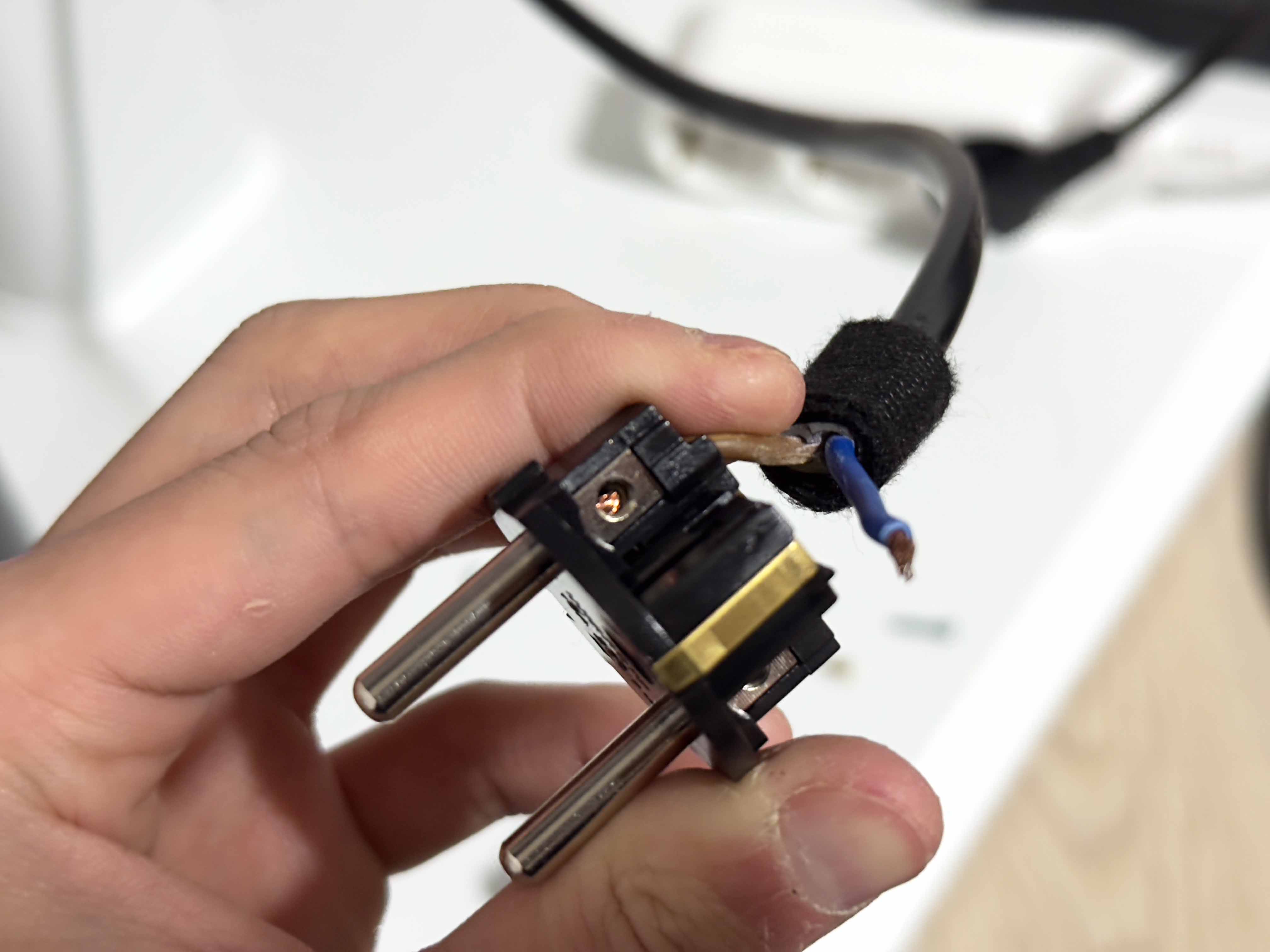

기존에 나사를 풀었던 구리층 부분을 전극을 확인 후 홀 안에 넣고 나사로 고정 해줍니다. 참고로 케이블을 넣으실 때 고부 피복이 있는 부근 까지 안 쪽으로 넣어주시면 됩니다.

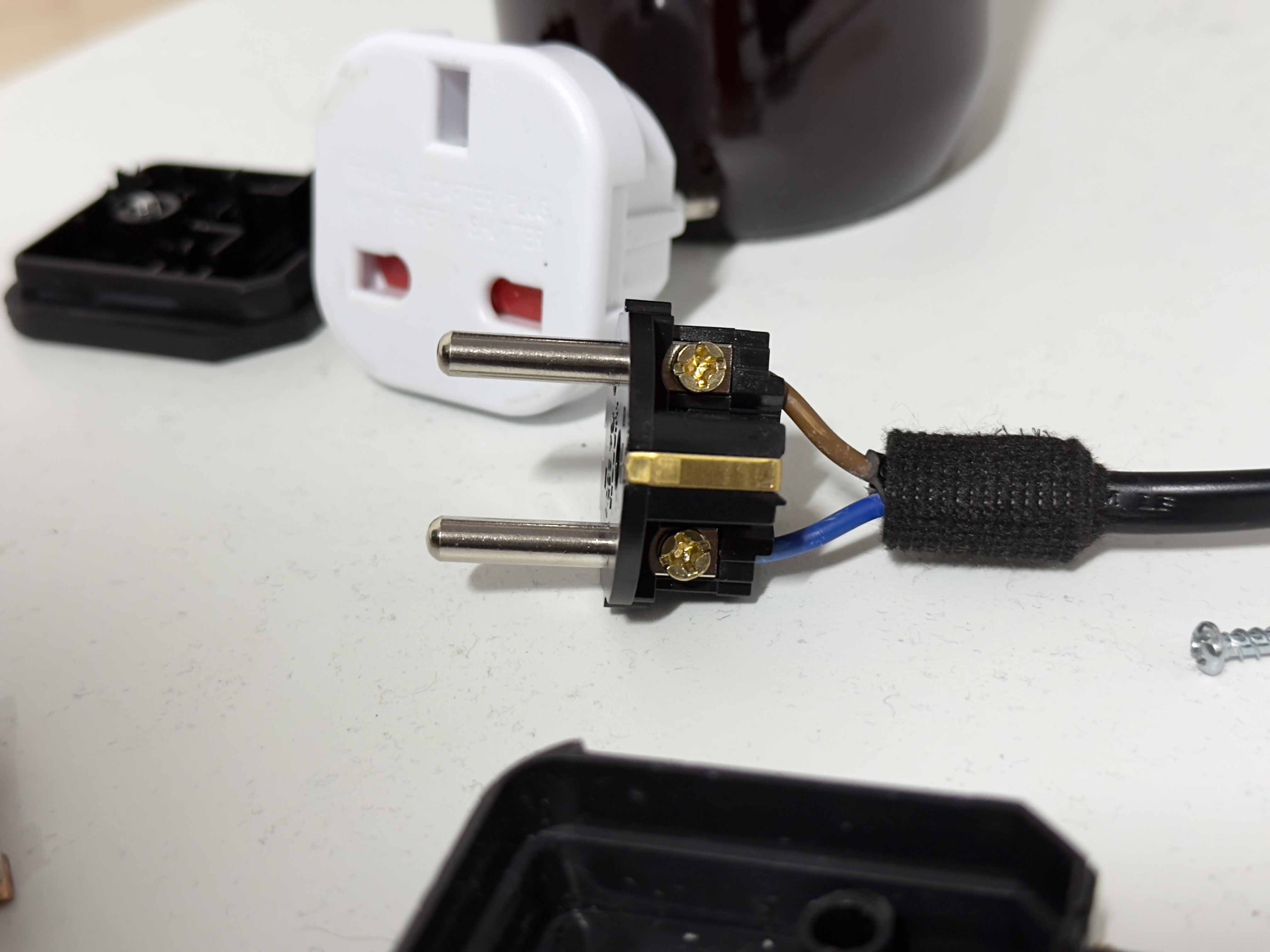

이렇게 각 양쪽에 케이블을 집어 넣고 나사로 꽉 쪼여줍니다. 너무 강한 토크는 권장하지 않습니다.

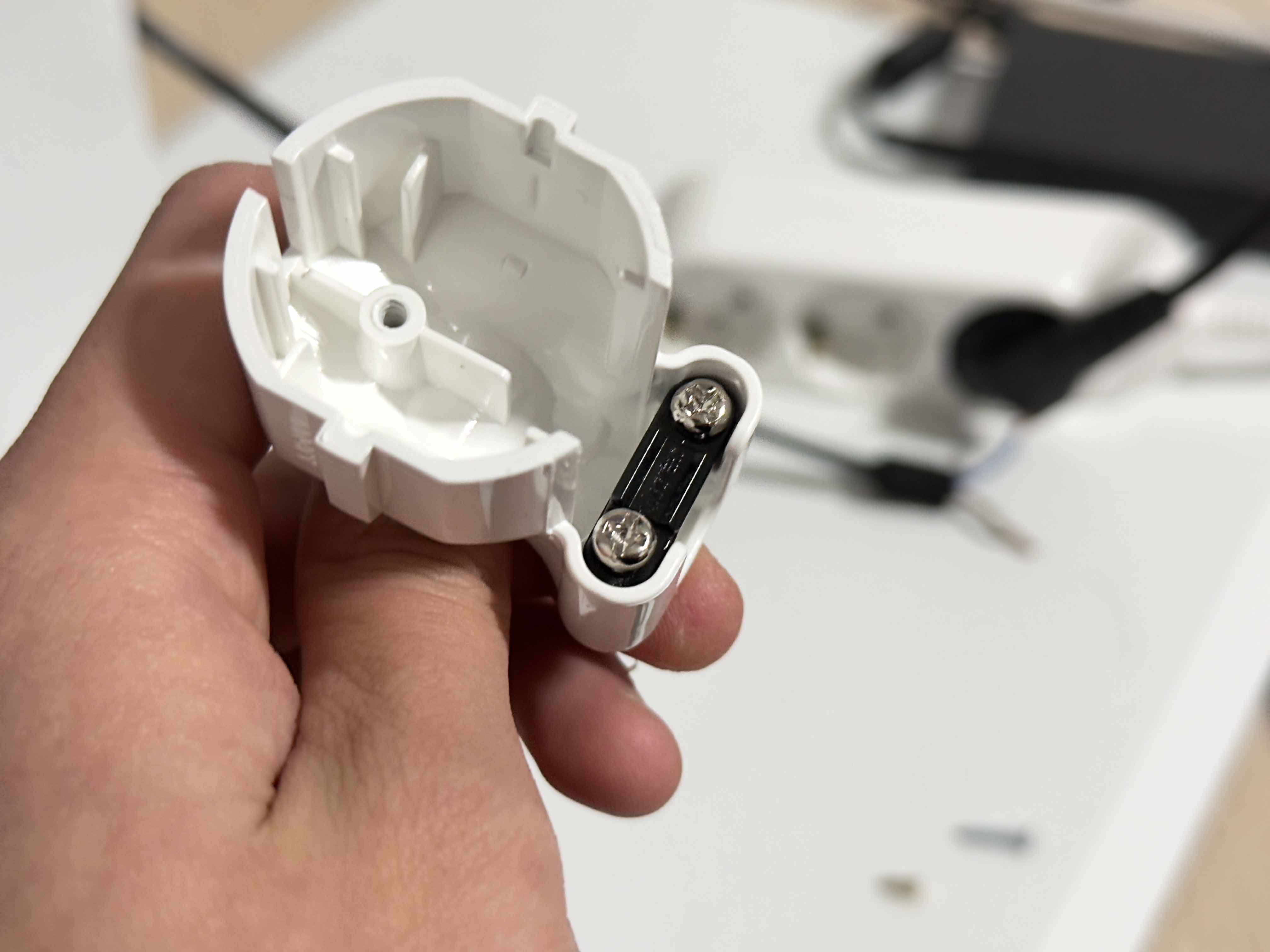

원래 이전에 미리 작업을 해야 했지만 케이블 작업 완료 후에 작업을 진행합니다. 해당 부분은 케이블을 위한 고정 부 이기 때문에 나사를 제거 해주겠습니다.

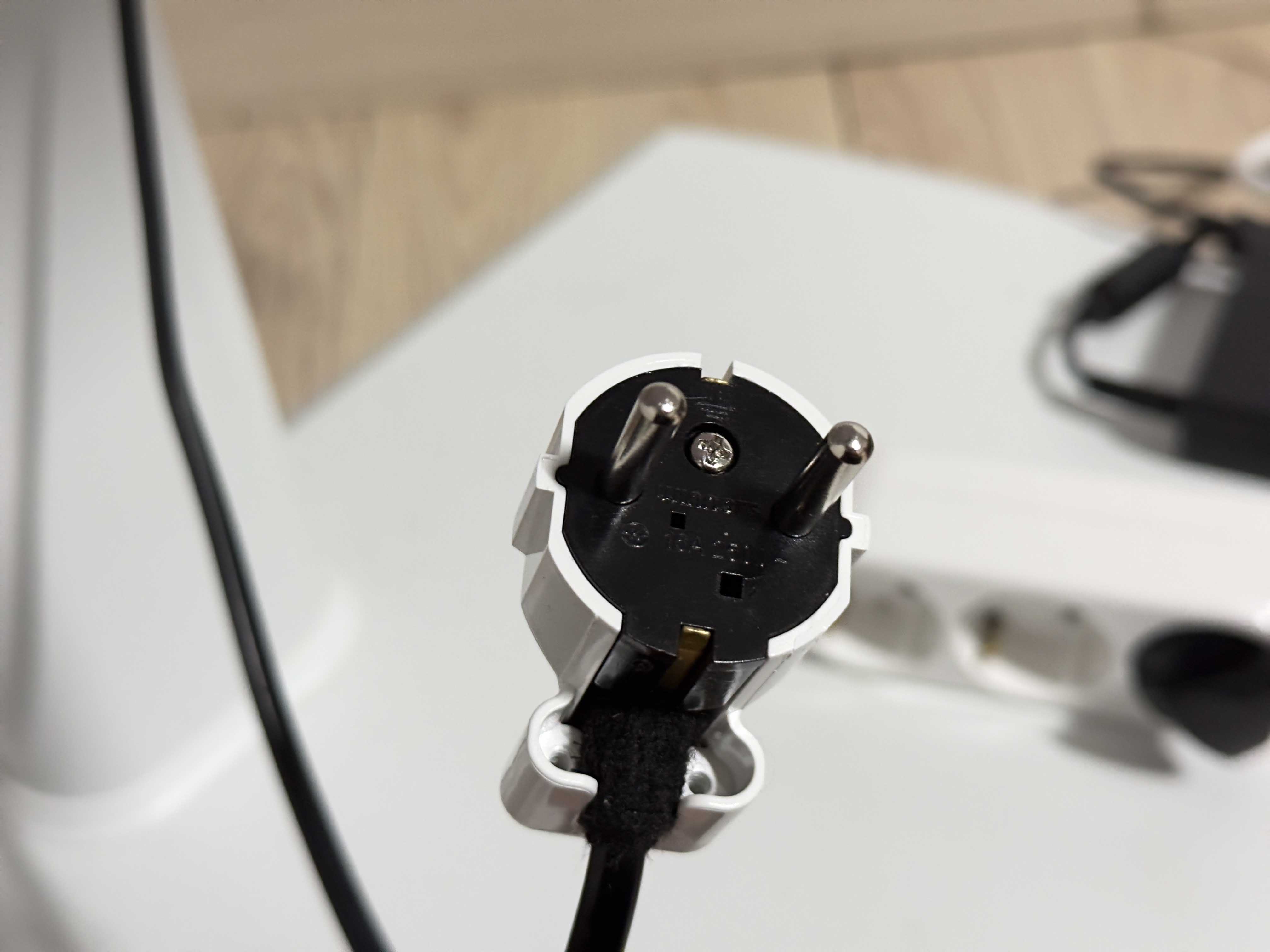

그리고 케이블을 작업했던 메인 부와 하네스테이프 작업을 해두었던 공간에 집어넣어주시면 끝입니다. 저는 혹시나 케이블이 끊기거나 안전사고를 예방하기 위해 케이블 끝 단부터 움직이지 않도록 두껍게 마감처리 하였습니다.

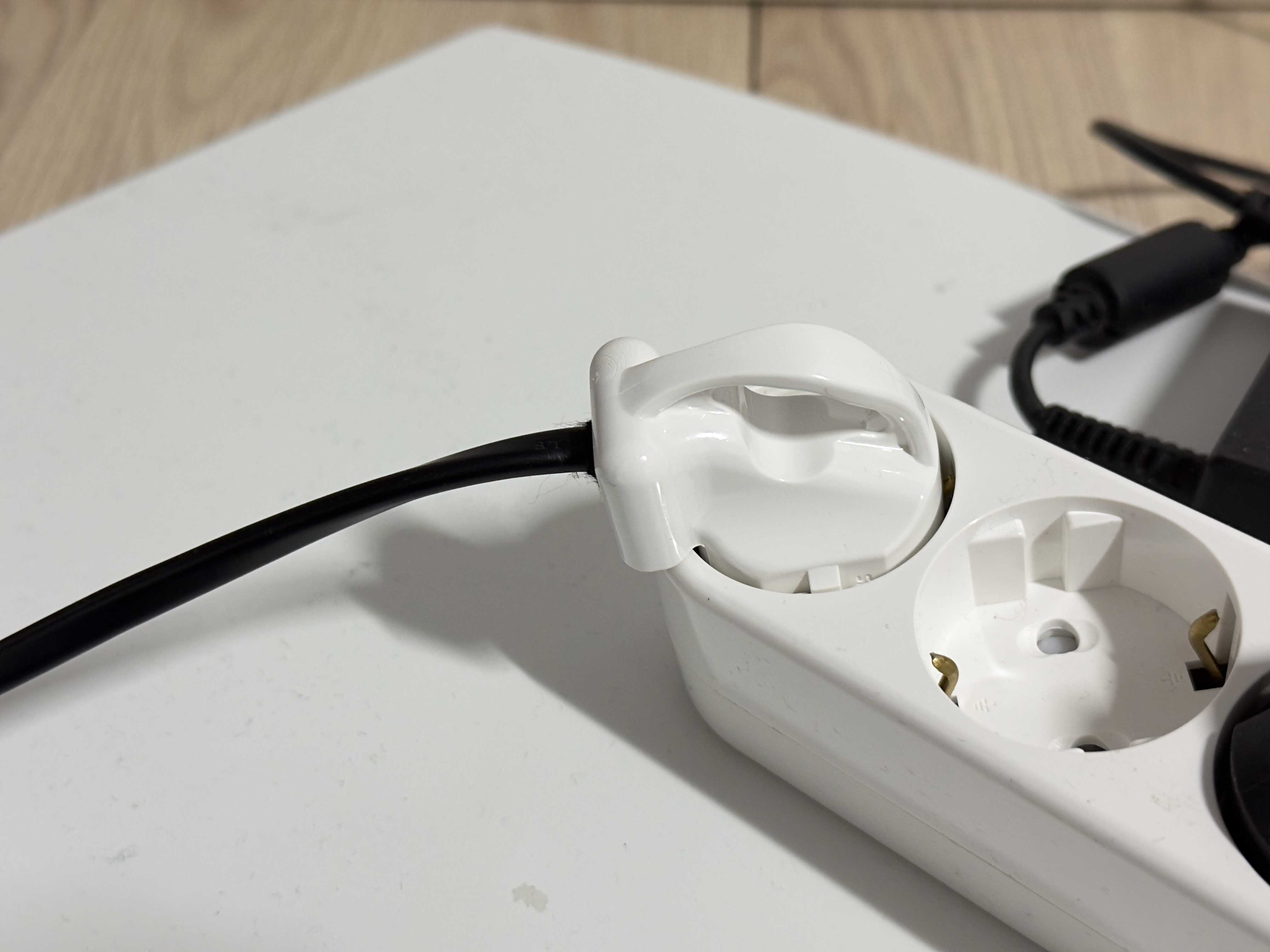

케이블 상태 확인 후 제가 감전되지 않기 위해 지인 1명과 같이 동행 하여 멀티탭에 장착하였습니다. 문제 없이 잘 장착했고 주파음이 들리지 않아서 너무 좋네요. 진작에 할 걸 그랬습니다.
• 결론 •
애매한 플러그 어댑터를 쓰다가 직접 조립해보니 확실히 안정적이고 사용하기 편한 것 같습니다. 해외제품을 이용 중인에 어댑터 상태가 너무 좋지 않다면 시도 해보시는 것도 나쁘지 않겠다 싶습니다.
궁금하거나 질문이 있다면 댓글 주시면 최대한 알려드리겠습니다.
